Колонні консольні крани
Колонні консольні крани з кріпленням до підлоги, кутом повороту 270°–360°, вантажопідіймальністю 50–2000 kg і вильотом до 8 m для ефективного переміщення вантажів на робочих місцях.
Колонний консольний кран (SDS) 270°, 150–2000 кг, 2–8 м
Від1.377,00 EUR
Колонний консольний кран (NSD) 270° 150–2000 кг, 2–7 м
Від1.413,00 EUR
Шарнірний колонний консольний кран (ZSD) 125–500 кг, 2–5 м
Від2.972,00 EUR
Як вибрати
Для чого призначено
- Встановлений на підлозі поворотний кран, що обслуговує кругову зону біля робочого місця або верстата.
- Завантаження/розвантаження верстатів, складання, зварювальні пости.
- Завантаження вантажних автомобілів у фіксованому місці.
Що перевірити перед вибором
- Вантажопідіймальність (таль + вантаж) і виліт
- Діапазон повороту (270° / 360°) і висота колони відносно висоти приміщення
- Фундамент: анкерні болти в армованому бетоні
- Тип талі: ручна ланцюгова, електрична ланцюгова
Не підходить для
- Місця, де підлога не витримує анкерних зусиль, — розгляньте настінний консольний кран
Що ми уточнимо у вас перед рекомендацією моделі
Колонний консольний кран Проєктний виріб — перед оформленням замовлення остаточну конфігурацію підтверджує наша технічна команда.
- Маса вантажу разом із таллю, візком і навісним обладнанням; яка найбільша маса підіймання? Вантажопідіймальність крана має враховувати таль, візок і вантаж. Не визначайте типорозмір лише за граничним робочим навантаженням (WLL).
- Виліт консолі (проліт) і найвіддаленіша точка, якої необхідно досягти? Необхідний кут повороту (180°/270°/360°)? Радіус визначає доступну робочу зону; найвіддаленіша точка визначає проліт.
- Необхідна висота гака та висота приміщення / перешкоди (світильники, труби, двері, спринклери)? Висота гака = висота вільного простору − кран − візок − будівельна висота талі − гак.
- Кількість циклів за годину, годин роботи на день; ручний чи моторизований поворот / пересування? Важкі або часто переміщувані вантажі складно повертати вручну; режим роботи визначає клас талі.
- Підлога: товщина та якість армованого бетону в місці встановлення колони? Чи можлива перевірка фундаменту? Колона створює значні перекидальні моменти; анкерне кріплення має відповідати реактивним зусиллям конкретної моделі.
Типові помилки, яких слід уникати
- Фундамент і анкерне кріплення мають відповідати реактивним зусиллям конкретної моделі — ніколи не вибирайте лише за граничним робочим навантаженням (WLL).
- Будівельну висоту необхідно розраховувати з урахуванням крана + візка + талі + гака.
Варто заздалегідь підготувати: Ескіз/план зони із зазначенням положення колони · Маса, розміри та центр ваги вантажу · Найвіддаленіша точка, якої необхідно досягти · Необхідна висота гака · Фотографії підлоги · Напруга · Опис робочого циклу
Шарнірний колонний консольний кран Проєктний виріб — перед оформленням замовлення остаточну конфігурацію підтверджує наша технічна команда.
- Маса вантажу разом із таллю, візком і навісним обладнанням; яка найбільша маса підіймання? Вантажопідіймальність крана має враховувати таль, візок і вантаж. Не визначайте типорозмір лише за граничним робочим навантаженням (WLL).
- Загальний виліт і довжина обох плечей; робоча зона; чи має вантаж переміщуватися за машину або перешкоду? Максимальний геометричний виліт не гарантує доступності кожної точки; обидва плеча та траєкторія вантажу мають унеможливлювати зіткнення.
- Необхідна висота гака та висота приміщення / перешкоди (світильники, труби, двері, спринклери)? Висота гака = висота вільного простору − кран − візок − будівельна висота талі − гак.
- Кількість циклів за годину, годин роботи на день; ручний чи моторизований поворот / пересування? Важкі або часто переміщувані вантажі складно повертати вручну; режим роботи визначає клас талі.
- Дані про фундамент / підлогу в місці встановлення колони? Такі самі перекидальні моменти, як у колонного консольного крана.
Типові помилки, яких слід уникати
- Перевірте можливі зіткнення обох стріл і траєкторію вантажу; геометричний виліт ≠ фактична доступність кожної точки.
Варто заздалегідь підготувати: План із зазначенням положення колони, обладнання та цільових точок · Висота перешкод · Маса та центр ваги
Консольний тримач котушки / шланга / кабелю (настінний або колонний) Стандартний підбір — наведених вище параметрів достатньо, щоб вибрати відповідну модель.
- Маса котушки / обладнання; необхідний виліт; колонна чи настінна версія; висота монтажу; робоча зона? Номінальна вантажопідіймальність визначена для котушки/шланга, а не для підіймального вантажу.
Типові помилки, яких слід уникати
- Не розглядайте як вантажопідіймальний кран; перевірте заявлене призначення та допустимі зусилля.
Варто заздалегідь підготувати: Маса/розміри котушки · Фото місця встановлення · Необхідний виліт · Траса прокладання
Як вибрати колонний консольний кран
Колонний консольний кран перетворює окреме робоче місце на обслуговувану підіймальну зону: колона кріпиться анкерами до підлоги, консоль повертається над робочою зоною, а таль пересувається вздовж неї. Вибір залежить від вантажопідіймальності, довжини консолі (вильоту), діапазону повороту та доступної висоти під стелею. Основний асортимент охоплює вантажопідіймальність від 50 до 2000 kg і довжину консолі 2–8 m: SDS 270° як стандартну універсальну модель, низькопрофільний NSD для цехів, де важливий кожен сантиметр висоти, і SDSK у комплекті з візком для негайного введення в експлуатацію.

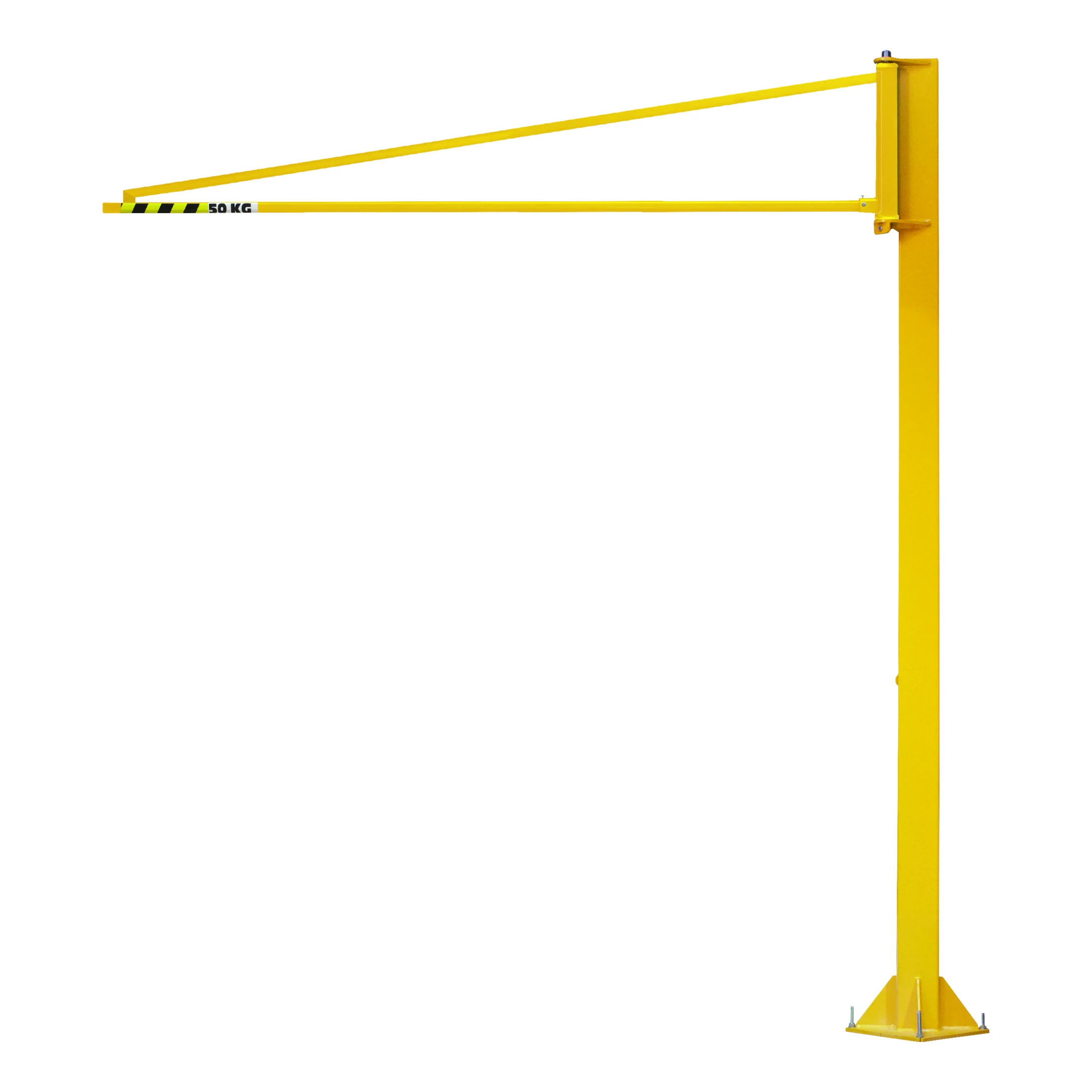

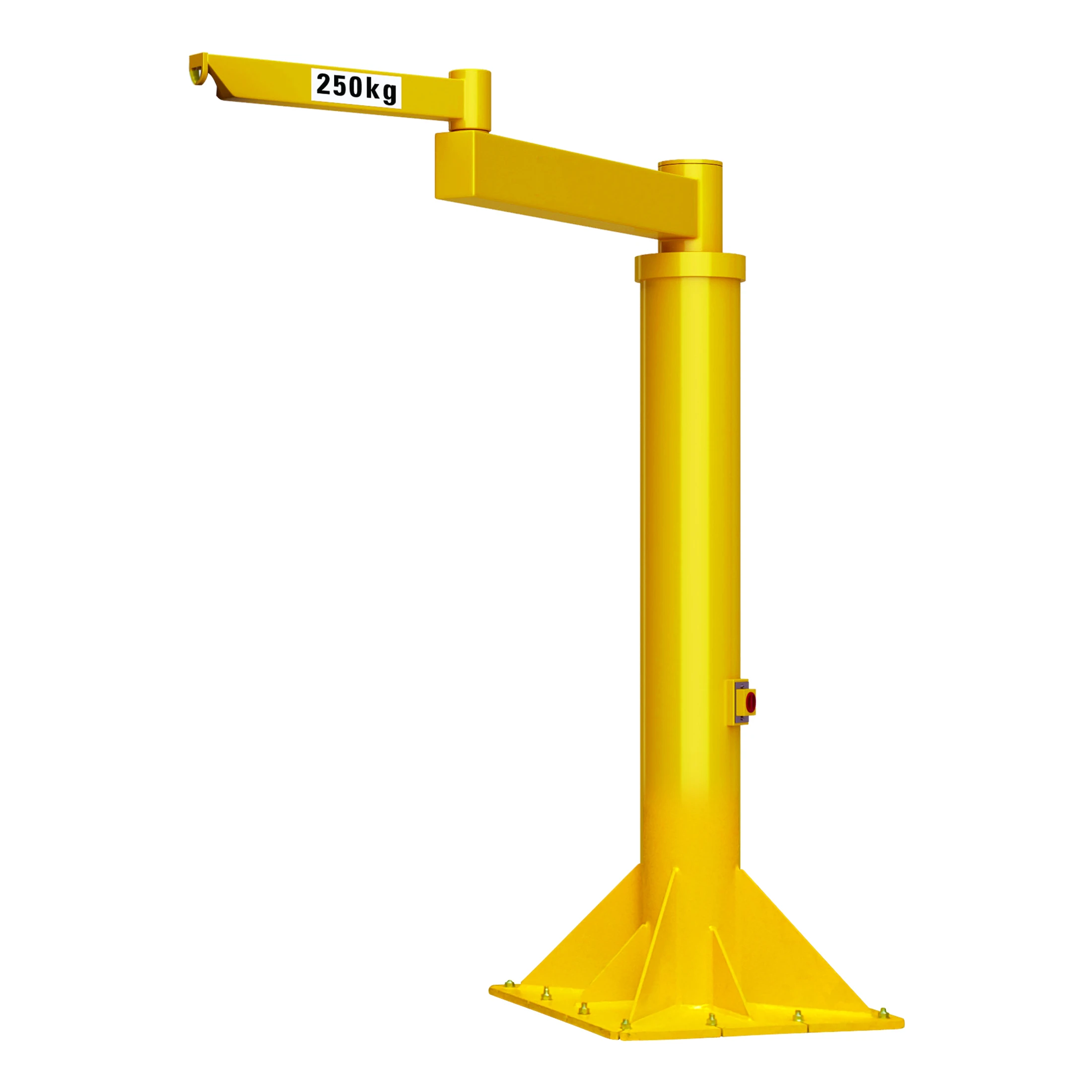

Якщо важлива власна маса конструкції, алюмінієвий ASDS поєднує легку консоль із вантажопідіймальністю до 2000 kg і забезпечує помітно легше ручне повертання. Для роботи в обхід перешкод шарнірно-зчленовані моделі — ZSD і самонесний ZSD-S — дають змогу переміщувати вантаж за верстати та крізь дверні прорізи, куди не може дістатися жорстка консоль. Для легких складальних робочих місць призначений кран-тримач інструменту LSDS (50–100 kg), а якщо потрібне повне охоплення на 360°, повноповоротний кран RSD забезпечує вантажопідіймальність до 10 000 kg.
Консольний кран комплектується таллю: для більшості робочих місць оптимальним рішенням є електрична ланцюгова таль, підібрана відповідно до вантажопідіймальності крана, тоді як на ділянках із невисокою інтенсивністю роботи можна використовувати ручну ланцюгову таль. Якщо на робочому місці неможливо встановити кран із кріпленням до підлоги, розгляньте натомість настінні консольні крани. Не впевнені щодо фундаменту або вильоту? Зв’яжіться з нами та повідомте дані про вантаж, необхідний виліт і характеристики підлоги — ми разом підберемо кран, таль і анкерне кріплення.
Поширені запитання
Які вантажопідіймальність і виліт мають колонні консольні крани?
Стандартний асортимент охоплює вантажопідіймальність від 50 до 2000 kg і довжину консолі від 2 до 8 m залежно від моделі. Для робіт із важчими вантажами повноповоротна серія RSD пропонує вантажопідіймальність до 10 000 kg. Зазвичай вантажопідіймальність слід вибирати за найважчим вантажем, з яким ви працюєте, а довжину консолі — за найдальшою точкою, якої має досягати гак.
Який фундамент потрібен для колонного консольного крана?
Колону закріплюють анкерами на залізобетонному фундаменті або на наявній плиті підлоги достатньої товщини та якості; необхідні розміри залежать від вантажопідіймальності крана й довжини консолі та зазначаються в документації до кожної моделі. Самонесучі шарнірні моделі (ZSD-S) призначені для роботи без спеціального фундаменту на промислових підлогах із достатньою несучою здатністю. Надішліть нам відомості про вашу підлогу, і ми підтвердимо вимоги до анкерного кріплення для вибраної конфігурації.
У чому різниця між кутом повороту 270° і 360°?
Стандартні колонні консольні крани повертаються на 270°, що дає змогу обслуговувати типове робоче місце та водночас установити кран близько до стіни або обладнання. Якщо кран установлено вільно в цеху й він має обслуговувати всю зону навколо колони, виберіть повноповоротну серію RSD із кутом повороту 360°.
Яку таль установити на консольний кран?
Для більшості робочих місць кран комплектують електричною ланцюговою таллю, що відповідає його номінальній вантажопідіймальності, та неприводним візком або візком з електроприводом. На робочих місцях із низькою інтенсивністю експлуатації натомість можна використовувати ручну ланцюгову таль. Таль і візок можна сконфігурувати та поставити разом із краном, щоб робоче місце було готове до експлуатації.
Коли шарнірний консольний кран є кращим вибором?
Якщо вантаж потрібно переміщувати в обхід перешкод — за станинами обладнання, через дверні прорізи або під антресолями, — двоплеча шарнірна консоль (ZSD, ZSD-S) може рухатися траєкторіями, недоступними для жорсткої консолі. Шарнірні моделі мають вантажопідіймальність 50–1000 kg, а також легше повертаються вручну поблизу колони.
Який строк постачання колонного консольного крана?
Консольні крани виготовляються на замовлення у вибраній вами конфігурації (вантажопідіймальність, довжина консолі, висота, таль і візок). Запросіть комерційну пропозицію на сторінці товару, і ми підтвердимо актуальний строк виробництва, вартість доставки та доступні варіанти монтажу для вашого місцезнаходження.
