Настінні консольні крани
Настінні консольні крани, що звільняють площу підлоги, з вантажопідіймальністю 50–2000 kg і довжиною консолі до 8 m для обслуговування окремих робочих місць.
Алюмінієвий настінний консольний кран (AZDS) 63–2000 кг, 2–8 м
Від1.536,00 EUR
Настінний консольний кран (ZDS), 150–2000 кг, 2–8 м
Від682,00 EUR
Шарнірний настінний консольний кран (ZZD), 125–500 кг, 2–5 м
Від2.129,00 EUR
Легкий настінний консольний кран (LZDS) 50–100 кг, 2–5 м
Від859,00 EUR
Як вибрати
Для чого призначено
- Поворотний кран із болтовим кріпленням до стіни або колони, що заощаджує площу підлоги.
- Робочі місця вздовж стіни, обслуговування верстатів.
Що перевірити перед вибором
- Міцність стіни/колони для сприйняття згинального моменту
- Виліт і діапазон повороту (зазвичай 180°)
- Вантажопідіймальність із таллю
Не підходить для
- Окремо розташовані робочі місця в приміщенні — використовуйте колонний консольний кран
Що ми уточнимо у вас перед рекомендацією моделі
Настінний консольний кран Проєктний виріб — перед оформленням замовлення остаточну конфігурацію підтверджує наша технічна команда.
- Маса вантажу разом із таллю, візком і навісним обладнанням; яка найбільша маса підіймання? Вантажопідіймальність крана має враховувати таль, візок і вантаж. Не визначайте типорозмір лише за граничним робочим навантаженням (WLL).
- Проліт, висота монтажу, необхідна висота гака, кут повороту (зазвичай 180°)? Геометрія робочої зони.
- Стіна або колона: матеріал, геометрія, армування, наявні інженерні мережі? Чи здатна конструкція витримати згинальний момент? Несучу здатність стіни/колони не можна приймати без перевірки.
- Необхідна висота гака та висота приміщення / перешкоди (світильники, труби, двері, спринклери)? Висота гака = висота вільного простору − кран − візок − будівельна висота талі − гак.
- Кількість циклів за годину, годин роботи на день; ручне чи моторизоване обертання / переміщення? Важкі вантажі або часті операції ускладнюють ручне обертання; режим роботи визначає клас талі.
Типові помилки, яких слід уникати
- Не можна вважати несучу здатність стіни/колони гарантованою — потрібна конструктивна перевірка опорної конструкції та реактивних зусиль.
Варто заздалегідь підготувати: Фотографії та результати вимірювань стіни/колони · Креслення цеху · Маса/розміри вантажу · Робоча зона
Шарнірний настінний консольний кран Проєктний виріб — перед оформленням замовлення остаточну конфігурацію підтверджує наша технічна команда.
- Маса вантажу разом із таллю, візком і навісним обладнанням; максимальна маса підіймання? Вантажопідіймальність крана має враховувати таль + візок + вантаж. Не визначайте типорозмір лише за граничним робочим навантаженням (WLL).
- Загальний виліт, довжини секцій, робоча зона, висота монтажу, траєкторія обходу перешкод?
- Конструктивні дані стіни/колони? Згинальний момент, що діє на стіну.
- Необхідна висота гака та висота приміщення / перешкоди (світильники, труби, двері, спринклери)? Висота гака = висота вільного простору − кран − візок − будівельна висота талі − гак.
- Кількість циклів за годину, годин роботи на день; ручне чи моторизоване обертання / переміщення? Важкі вантажі або часті операції ускладнюють ручне обертання; режим роботи визначає клас талі.
Типові помилки, яких слід уникати
- Крім статичного розрахунку стіни, перевірте можливі зіткнення шарнірів і зони, у яких вантаж може вдаритися об обладнання або стіну.
Варто заздалегідь підготувати: План і вигляд збоку · Фотографії опори · Висота перешкод · Маса/центр ваги

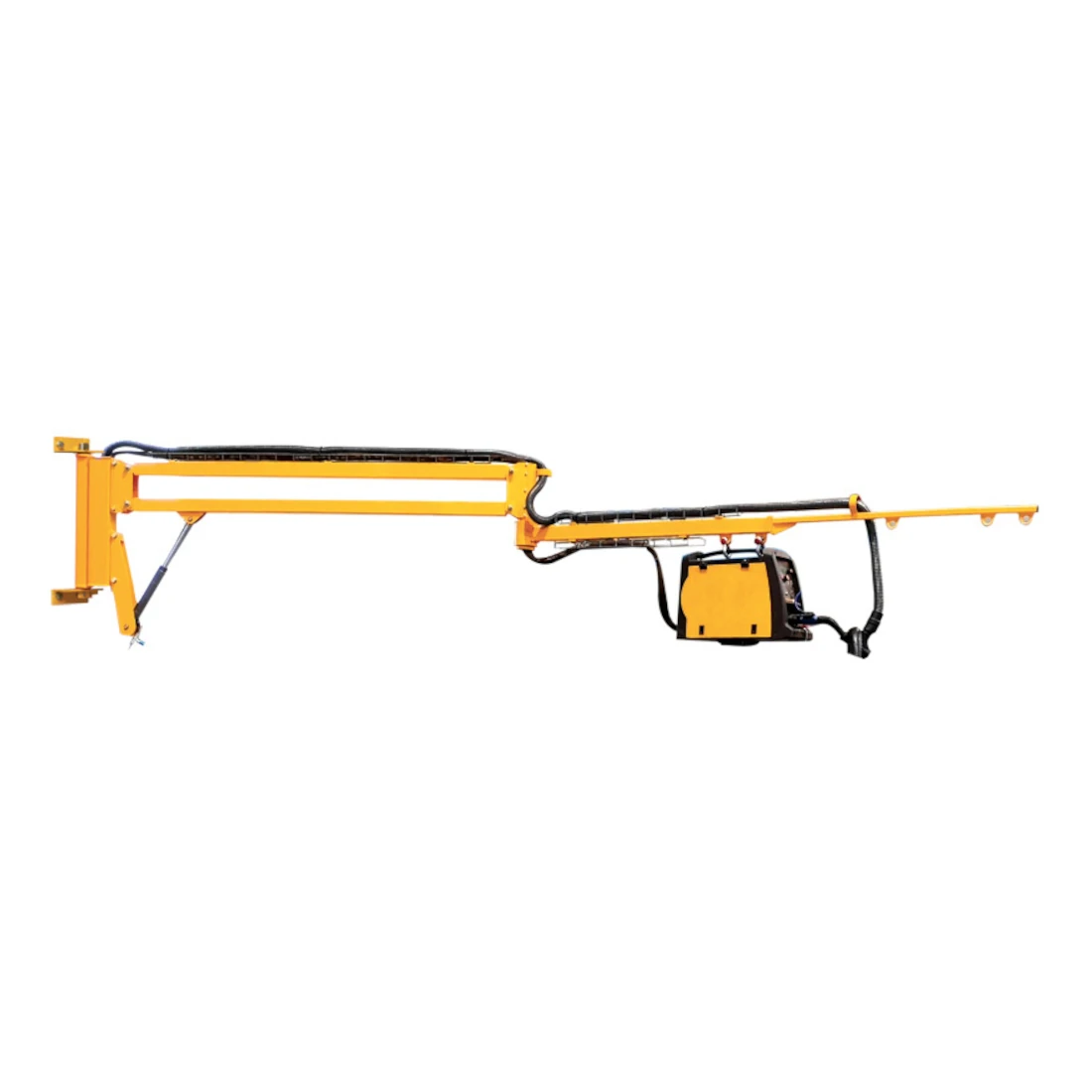

Консольний тримач котушки / шланга / кабелю (настінний або колонний) Стандартний підбір — наведених вище параметрів достатньо, щоб вибрати відповідну модель.
- Маса котушки / обладнання; необхідний виліт; колонна чи настінна версія; висота монтажу; робоча зона? Номінальна вантажопідіймальність визначена для котушки/шланга, а не для підіймального вантажу.
Типові помилки, яких слід уникати
- Не розглядайте як вантажопідіймальний кран; перевірте заявлене призначення та допустимі зусилля.
Варто заздалегідь підготувати: Маса/розміри котушки · Фото місця встановлення · Необхідний виліт · Траса прокладання
Як вибрати настінний консольний кран

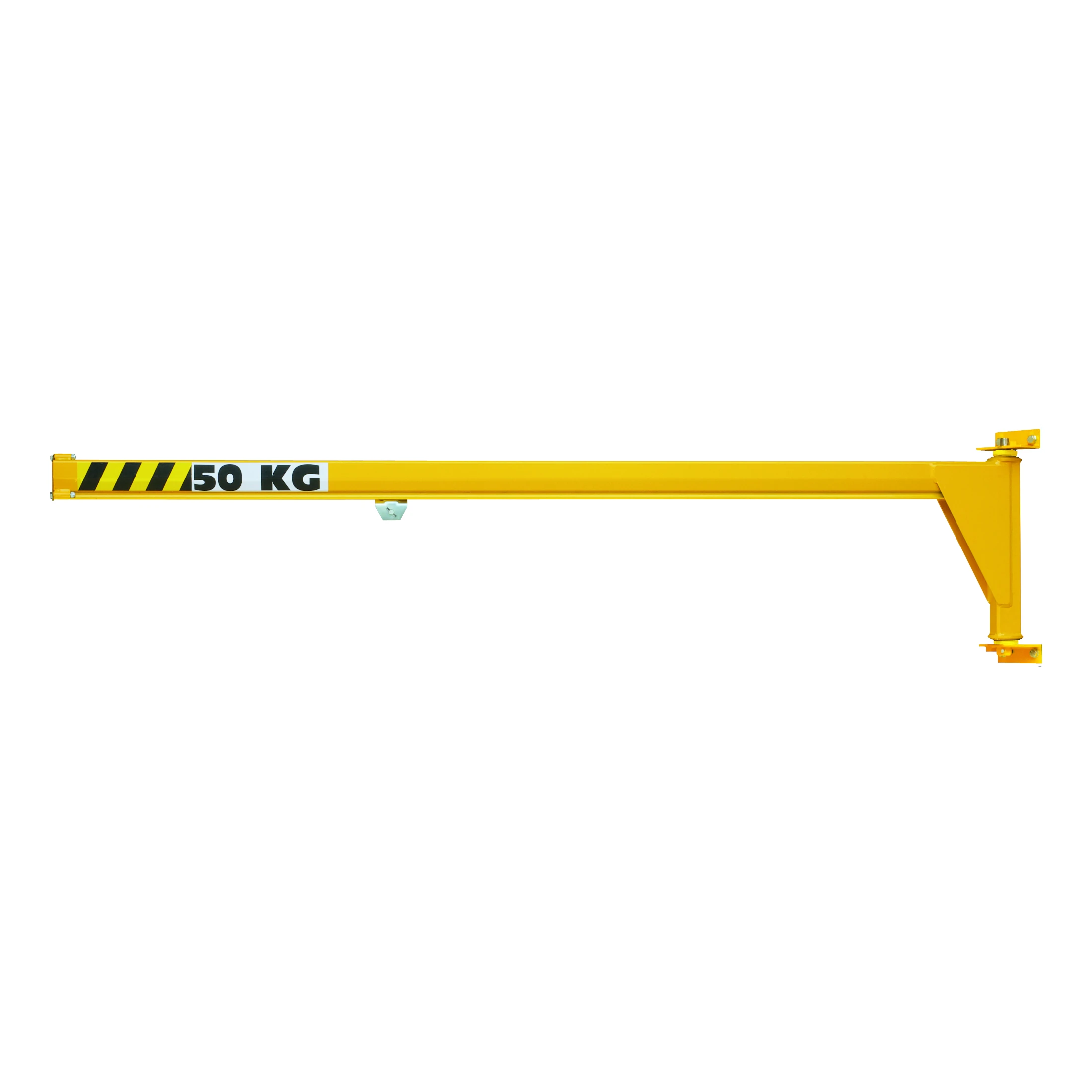

Настінний консольний кран обслуговує робоче місце, не займаючи площі підлоги: кронштейн болтами кріпиться до несної стіни або колони будівлі, а консоль повертається приблизно на 180° над робочою зоною. Вибір залежить від вантажопідіймальності, довжини консолі та навантаження, яке може витримати конструкція стіни. Стандартний асортимент охоплює вантажопідіймальність від 50 до 2000 kg і довжину консолі 2–8 m: ZDS як стандартну модель, ZDSK у комплекті з візком і низькопрофільний NZD вантажопідіймальністю до 4000 kg для цехів з обмеженою висотою.
Алюмінієвий AZDS має легку консоль для зручного ручного повертання за вантажопідіймальності до 2000 kg. Для роботи в обхід перешкод шарнірно-зчленовані моделі — ZZD і самонесний SZZD — дають змогу переміщувати гак за верстати та крізь прорізи. Для легких робочих місць призначений LZDS (50–100 kg), а для роботи з кабелями або шлангами — версії ZDAP із тримачем котушки.
Як і будь-який консольний кран, настінний кран комплектується таллю — зазвичай електричною ланцюговою таллю на неприводному або моторизованому візку чи ручною ланцюговою таллю для періодичних підіймань. Якщо на робочому місці немає придатної стіни або колони, альтернативою є колонний консольний кран із кріпленням до підлоги. Зв’яжіться з нами та надайте дані про вантаж і необхідний виліт, а також фотографію або ескіз точки кріплення — ми перевіримо навантаження на стіну та підберемо повну комплектацію робочого місця.
Поширені запитання
Які вантажопідіймальність і виліт мають настінні консольні крани?
Стандартний асортимент охоплює вантажопідіймальність від 50 до 2000 kg і довжину консолі від 2 до 8 m; низькопрофільна серія NZD має вантажопідіймальність до 4000 kg. Вантажопідіймальність слід вибирати за найважчим вантажем, з яким ви працюєте, а довжину консолі — за найдальшою точкою вздовж стіни, якої має досягати гак.
Які навантаження повинна витримувати монтажна стіна або колона?
Кронштейн передає на конструкцію значні зусилля (зусилля виривання у верхньому кріпленні та стискальне зусилля в нижньому), які зростають зі збільшенням вантажопідіймальності та довжини консолі. Значення для кожної моделі й конфігурації наведено у відповідній документації, а перед монтажем необхідно перевірити несучу здатність стіни або колони. Надішліть нам фотографію або креслення місця кріплення, і ми разом із вами перевіримо його придатність.
Настінний чи колонний консольний кран — який вибрати?
Якщо біля робочого місця є несуча стіна або колона будівлі, настінний консольний кран зазвичай є економічнішим варіантом і не займає площу підлоги. Якщо придатної несучої конструкції немає або кран повинен повертатися більш ніж приблизно на 180°, виберіть колонний консольний кран із кріпленням до підлоги.
Яку таль установити на настінний консольний кран?
Зазвичай використовують електричну ланцюгову таль, що відповідає номінальній вантажопідіймальності крана, із неприводним візком або візком з електроприводом; на робочих місцях із нерегулярним використанням можна застосовувати ручну ланцюгову таль. Кран, таль і візок можна сконфігурувати та поставити разом як єдине готове до монтажу робоче місце.
Як швидко можна поставити настінний консольний кран?
Настінні консольні крани виготовляються на замовлення у вибраній вами конфігурації (вантажопідіймальність, довжина консолі, таль і візок). Надішліть запит на комерційну пропозицію на сторінці товару, і ми підтвердимо актуальний строк виготовлення, вартість доставки та варіанти монтажу за вашим місцезнаходженням.
