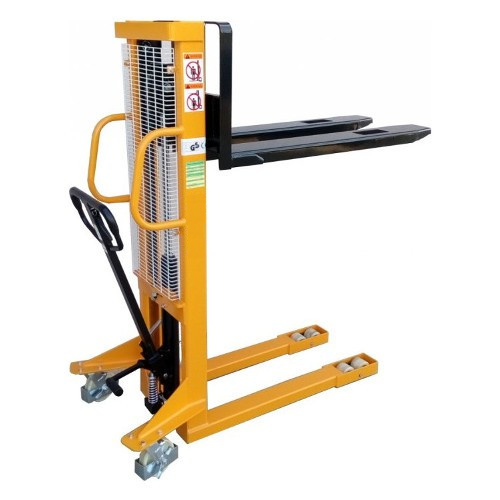

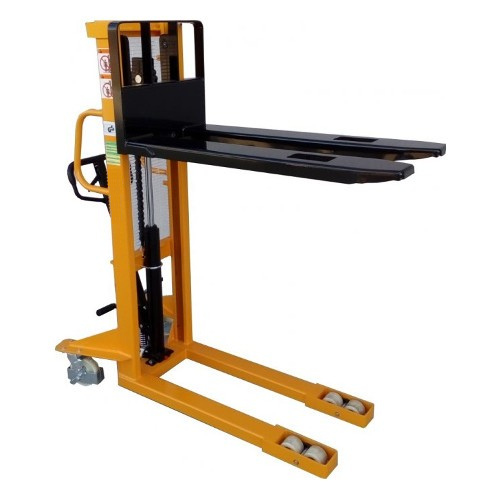

Ручний штабелер для піддонів (RVV1000) 1000 кг, 1200 мм

RVV1000 зі щоглою 1200 mm займає проміжне місце між низькою версією 1000 mm і версією 1600 mm для роботи зі стелажами: він підіймає піддон масою 1000 kg на висоту 1200 mm, а висота щогли як в опущеному, так і в піднятому положенні становить 1720 mm. Під час завантаження вантажівок, подавання вантажів до верстатів зі столами, розташованими вище одного метра, і штабелювання двох піддонів із товарами один на один ці додаткові 200 mm висоти підіймання визначають, чи буде досягнуто необхідної висоти.

Місце моделі в асортименті RVV

Обирайте конфігурацію 1200 mm, якщо 1000 mm трохи недостатньо, а щогла 2080 mm зависока для дверних прорізів, підвалів або салонів транспортних засобів, через які має проїжджати штабелер. Він важить 198 kg — на 8 kg більше, ніж версія 1000 mm, і на 16 kg менше, ніж версія 1600 mm. Ходова частина однакова для всіх однощоглових моделей сімейства RVV1000: нерухомі вила завдовжки 1150 mm із шириною по вилах 550 mm, загальна ширина 755 mm і висота вил в опущеному положенні 90 mm.

Типові сфери застосування

Завантаження та розвантаження фургонів і вантажних платформ із рівня підлоги; подавання вантажів до пресів, пил і пакувальних машин, робочий рівень яких розташований вище рівня пояса; штабелювання двох піддонів із коробками або мішками один на один у складському приміщенні без стелажів; переміщення вантажів масою одну тонну через підвали з низькими стелями, контейнери та торговельні приміщення, де неможливо використовувати вищу щоглу.

Конструкція та безпечна експлуатація

• Нерухомі зварні вила 55 / 170 / 1150 mm; жорстка сталева щогла та рама
• Гідравлічне підіймання ручним або ножним приводом, 20 mm за один хід із повним навантаженням і 22 mm без навантаження; ручне опускання з контрольованим переміщенням вантажу
• Захисна металева сітка між оператором і підіймальними ланцюгами; захисні кожухи коліс і стоянкове гальмо
• Дорожній просвіт 20 mm під щоглою з вантажем, тому пороги та перевантажувальні містки слід долати повільно й перпендикулярно
• 1000 kg за відстані до центра ваги вантажу 600 mm; більша висота підіймання означає вищий центр ваги, тому переміщуйте штабелер лише з опущеними вилами та виконуйте штабелювання на рівній підлозі

Огляд технічних характеристик

• Модель / артикул: RVV1000-1200mm
• Серія продукції: Ручні штабелери (нерухомі вила)
• Вантажопідіймальність: 1000 kg за відстані до центра ваги вантажу 600 mm
• Висота підіймання: 1200 mm
• Висота вил в опущеному положенні: 90 mm
• Висота щогли в опущеному / піднятому положенні: 1720 / 1720 mm
• Розміри вил (товщина/ширина/довжина): 55 / 170 / 1150 mm, загальна ширина по вилах 550 mm
• Загальна довжина x ширина: 1685–1695 x 755 mm

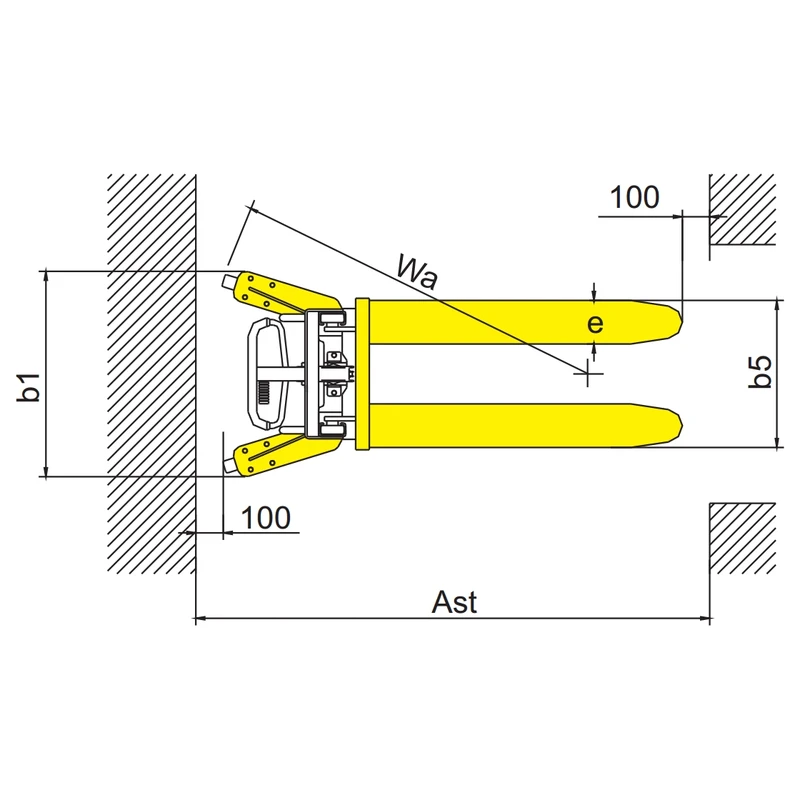

• Робочий прохід: 2057–2082 mm (піддон 1000 x 1200 mm поперек), 1991–2016 mm (піддон 800 x 1200 mm уздовж)
• Радіус повороту: 1325–1350 mm
• Підіймання за один хід із вантажем / без вантажу: 20 / 22 mm
• Експлуатаційна маса: 198 kg

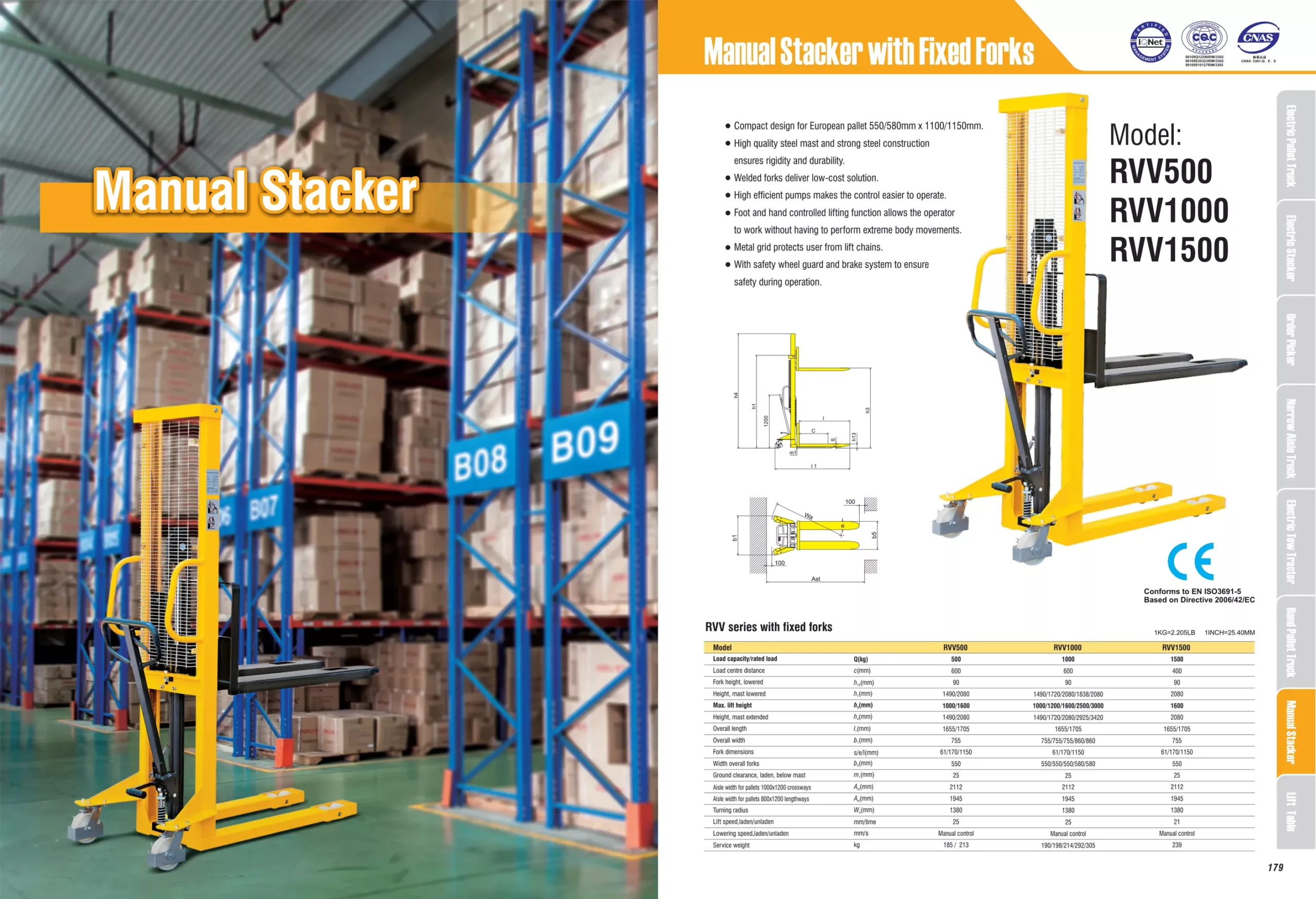

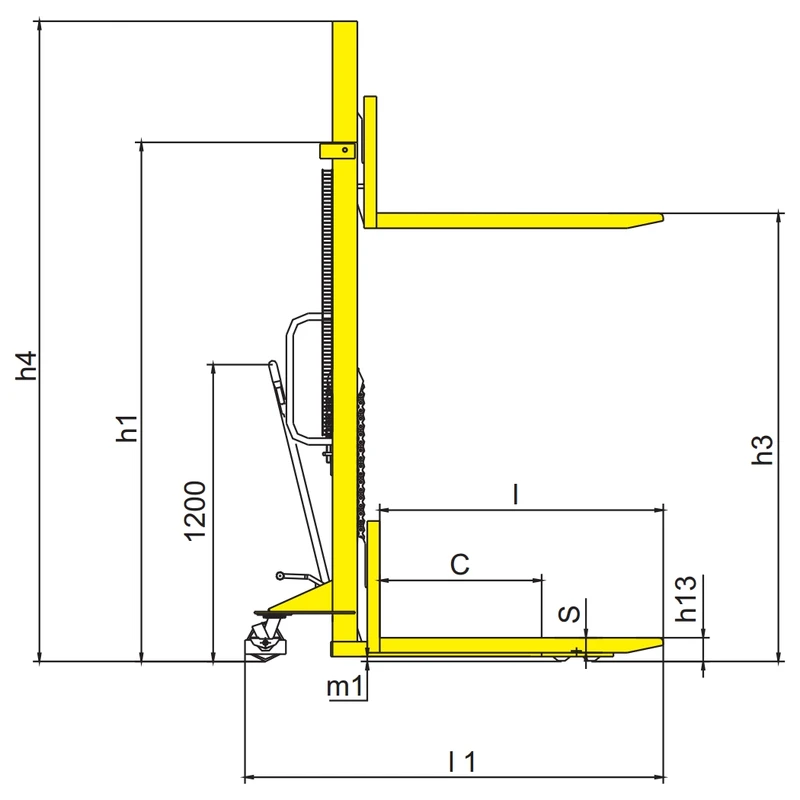

Брошура про виріб і креслення з розмірами доступні для завантаження на цій сторінці.
