Ручний штабелер (RVV1000) 1000 кг, 1600 мм
Ціна
690,00 EUR
≈ 35 088 грн (орієнтовно — рахунок виставляється в EUR)
У наявності — відправлення з місцевого складу
Умови постачання: FCA (Incoterms 2020). Ви або ваш експедитор забираєте товар на нашому підприємстві; ми завантажуємо його та оформлюємо експортну декларацію EX-1. Докладніше див. на сторінці «Доставка».
Категорії:
Ручні штабелери
Знижки залежно від обсягу — заощаджуйте до 12%
Знижка автоматично розраховується від проміжної суми кошика.
| Кількість | Знижка |
|---|---|
| 1 одиниця | — |
| 2 | −3% |
| 3–4 | −5% |
| 5–9 | −8% |
| 10+ | −12% |
+3% акційної знижки за комплект, якщо це замовлення містить товари щонайменше з двох категорій (наприклад, таль + консольний кран). Разом зі знижками залежно від обсягу загальна економія може сягати 15%.
Потрібна індивідуальна пропозиція?
Надішліть нам свої вимоги через форму запиту комерційної пропозиції — цей товар буде додано автоматично, а ви зможете додати до одного запиту інші товари.

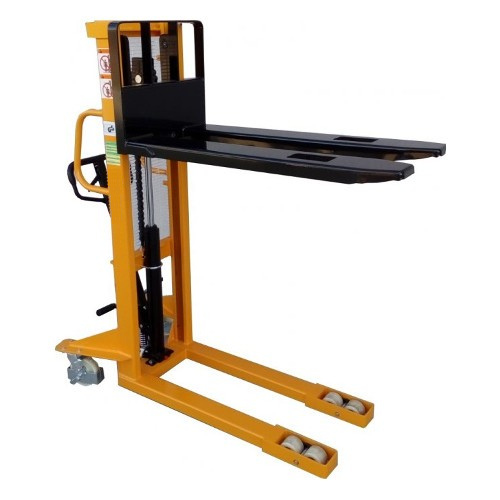

RVV1000 із щоглою 1600 мм — це універсальний ручний штабелер: вантаж масою 1000 кг розміщується на нерегульованих приварених вилах і підіймається до першого рівня балок палетного стелажа за допомогою ручного або ножного насоса. Ширина шасі становить 755 мм, а радіус повороту — від 1325 до 1350 мм. Висота щогли становить 2080 мм в опущеному та 2087 мм у повністю піднятому положенні, тому висота штабелера в нерухомому стані майже не відрізняється від його висоти за максимального підіймання.
Місце в модельному ряді RVV
Він має вдвічі більшу вантажопідіймальність, ніж RVV500 із такою самою щоглою, а його експлуатаційна маса більша лише на 1 кг. Цю версію варто обрати, якщо товари надходять на повністю завантажених європіддонах і мають розміщуватися на полиці стелажа. Якщо стелаж має другий або третій рівень, наступним кроком є моделі RVV1000 із двоступеневими щоглами та висотою підіймання 2500 і 3000 мм; якщо граничне навантаження 1000 кг досягається часто, RVV1500 забезпечує вантажопідіймальність 1500 кг за тієї самої висоти підіймання 1600 мм. Для піддонів, у які неможливо ввести вила з довгого боку, моделі RVV-PV і RVV-KPV із регульованими вилами замінюють виконання з нерегульованою шириною вил 550 мм.
Типові сфери застосування
Розміщення повністю завантажених піддонів із пакованими товарами, напоями, папером і будівельними матеріалами на першому рівні стелажа; установлення піддонів у два яруси під час штабельного зберігання; завантаження вантажних автомобілів і контейнерів на рівні вантажної платформи; підіймання інструментального оснащення, штампів і деталей машин до робочого рівня верстата. Оскільки штабелер не потребує джерела живлення, він також придатний для використання в холодильних складах, критих майданчиках просто неба та віддалених складських будівлях.
Конструкція та безпечна експлуатація
- Нерегульовані приварені вила завтовшки 55 мм, завширшки 170 мм і завдовжки 1150 мм; висота опущених вил 90 мм
- Гідравлічне підіймання ручним або ножним приводом: 20 мм за один хід із вантажем і 22 мм без вантажу; опускання з ручним керуванням

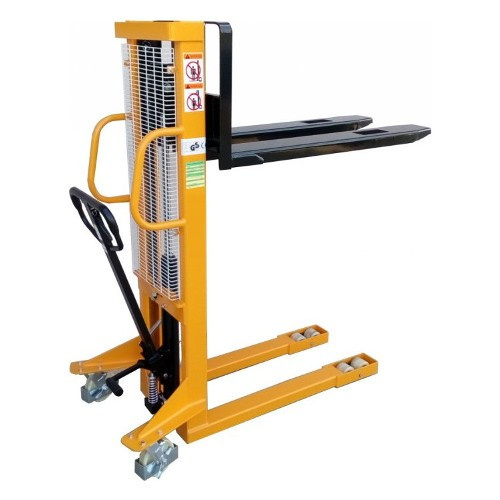

- Жорсткі сталеві щогла та рама; металеве сітчасте огородження відокремлює оператора від підіймальних ланцюгів; захисні кожухи коліс і стоянкове гальмо
- 1000 кг за відстані до центра ваги вантажу 600 мм; перш ніж опускати вила, переконайтеся, що балка стелажа утримує піддон, і ніколи не залишайте вантаж піднятим на припаркованому штабелері
Огляд технічних характеристик
- Модель / SKU: RVV1000-1600mm
- Серія продукції: Ручні штабелери (нерегульовані вила)
- Вантажопідіймальність: 1000 кг за відстані до центра ваги вантажу 600 мм
- Висота підіймання: 1600 мм
- Висота опущених вил: 90 мм

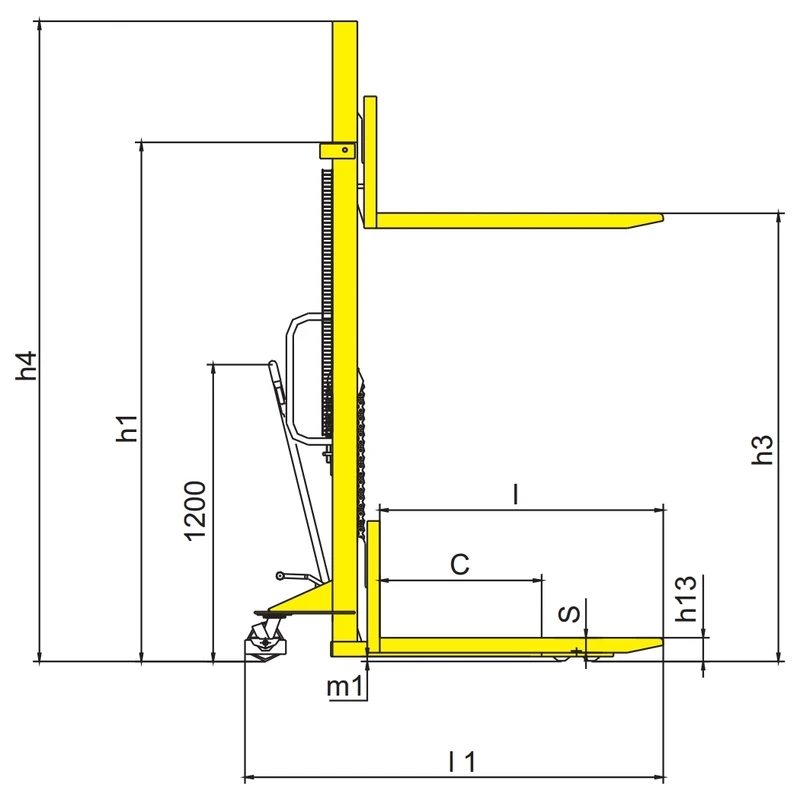

- Висота щогли, в опущеному / висунутому положенні: 2080 / 2087 мм
- Розміри вил (товщ./шир./довж.): 55 / 170 / 1150 мм, загальна ширина вил 550 мм
- Габаритна довжина x ширина: 1685–1695 x 755 мм

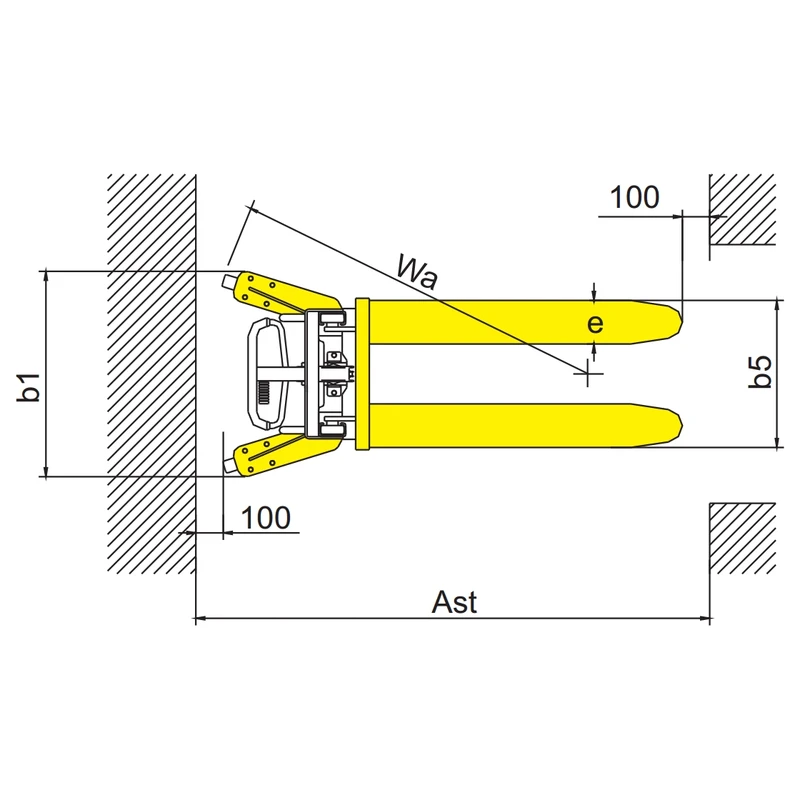

- Ширина робочого проходу: 2057–2082 мм (піддон 1000 x 1200 мм поперечно), 1991–2016 мм (піддон 800 x 1200 мм поздовжньо)
- Радіус повороту: 1325–1350 мм
- Підіймання за один хід, із вантажем / без вантажу: 20 / 22 мм
- Експлуатаційна маса: 214 кг
Брошура виробу та креслення з розмірами доступні для завантаження на цій сторінці.
Для чого призначено
- Гідравлічний ручний штабелер для підіймання піддонів на стелажі, робочі столи або платформи транспортних засобів — періодичне використання з вантажами до ~1 500 kg.
- Невеликі склади, майстерні, магазини.
- Завантаження верстатів і робочих столів.
Ця модель
Варіанти вантажопідіймальності: 1000 kg. Висота підіймання: 1600 mm. Розміри вил: 61/170/1150 mm. Радіус повороту: 1380 mm.
Що перевірити перед вибором
- Вантажопідіймальність і висота підіймання (залишкова вантажопідіймальність зменшується зі збільшенням висоти)
- Тип піддона: опорні консолі для піддонів із закритим дном, стандартні вила для EUR-піддонів
- Чи потрібні регульовані вила?
- Висота щогли в опущеному положенні відносно висоти дверних прорізів
Не підходить для
- Часта або багатозмінна експлуатація — напів-/повністю електричний штабелер
- Важкі піддони масою понад 1 500 kg
- Великі відстані
Перед оформленням замовлення Технічна перевірка — перед оформленням замовлення ми уточнюємо разом із вами кілька параметрів і перевіряємо сумісність.
Щоб підтвердити правильність конфігурації, ми уточнимо у вас:
- Найважчий вантаж з урахуванням піддона, паковання та будь-якого навісного обладнання? Практичне правило: задля безпеки та тривалого строку служби використовуйте не більше 80 % номінальної вантажопідіймальності.
- На яку висоту потрібно підняти вантаж — до верхньої балки стелажа, платформи транспортного засобу чи столу верстата? Скільки рівнів має стелаж? Вантажопідіймальність на максимальній висоті значно нижча за номінальну (залишкова вантажопідіймальність). Клієнти знають «стелаж», а не його висоту в міліметрах — попросіть їх виміряти висоту верхньої балки.
- Вантаж завжди розміщено на піддоні EUR (з відкритим низом)? Чи використовуються піддони CHEP / із закритим низом / пластикові піддони, ящики або вантажі, розміщені безпосередньо на вилах? Які розміри нижньої частини піддона? Для вил з опорними консолями під ними потрібен піддон із відкритим низом. Вантажі без піддона створюють точкове навантаження на вила та згинають їх. Сумісність із піддоном важливіша за вантажопідіймальність.
- Який найнижчий прохід у робочій зоні (двері, балки, труби, антресоль, контейнер, ліфт)? Яка висота стелі в зоні штабелювання? Щогла в складеному стані має проходити під усіма перешкодами; висунута щогла має вміщуватися під стелею, освітлювальними приладами та спринклерами.
- Яка підлога: промисловий бетон, асфальт, бруківка, гравій, нерівності, вибоїни, гострі краї, деформаційні шви, пороги, водовідводи? Малі поліуретанові колеса та відсутність підвіски означають дуже низьку допустимість нерівностей. Гострі краї розрізають поліуретановий протектор; щілини блокують малі вантажні ролики.
- Кількість підіймань на день і відстань переміщення? Ручне гідравлічне підіймання та штовхання піднятого вантажу масою 1 t спричиняють значне фізичне навантаження; ручні штабелери призначені для нерегулярного використання.
Типові помилки, яких слід уникати
- Поширена помилка: закритий піддон, у який не можуть увійти передні опори.
- Перевірте залишкову вантажопідіймальність на зазначеній висоті.
Варто заздалегідь підготувати: Точні розміри піддона знизу · Маса · Висота полиці · Прохід · Двері/стеля · Фото підлоги
Характеристики
| Вантажопідіймальність | 1000 kg |
|---|---|
| Відстань до центра ваги вантажу (c) | 600 mm |
| Висота підіймання | 1600 mm |
| Висота опущених вил | 90 mm |
| Висота з опущеною щоглою | 2080 mm |
| Висота з висунутою щоглою | 2087 mm |
| Розміри вил | 55/170/1150 mm |
| Загальна ширина вил | 550 mm |
| Габаритна довжина | 1685–1695 mm |
| Габаритна ширина (b1) | 755 mm |
| Дорожній просвіт під щоглою з вантажем (m1) | 20 mm |
| Ширина робочого проходу для піддонів 1000x1200mm | 2057–2082 mm |
| Ширина робочого проходу для піддонів 800x1200mm | 1991–2016 mm |
| Радіус повороту | 1325–1350 mm |
| Висота підіймання за один хід, із вантажем/без вантажу | 20/22 mm |
| Опускання | Ручне керування |
| Експлуатаційна маса | 214 kg |
